75吨循环流化床锅炉SCR脱硝系统选型指南：75t CFB锅炉脱硝设备完整方案（2025年完整版）

一、75吨循环流化床锅炉概述与行业应用

75吨循环流化床（CFB）锅炉是工业锅炉领域的主流机型之一，广泛应用于热电联产、集中供热、化工、造纸、建材等行业。与传统煤粉炉相比，循环流化床锅炉具有燃料适应性广、燃烧效率高、NOx原始排放低、脱硫效率高等显著优势。

在国内，75t/h CFB锅炉保有量巨大，主要配套场景包括：

• 城市集中供热锅炉房（2×75t、4×75t配置）
• 工业园区自备电厂（煤矸石、劣质煤掺烧）
• 化工/石化企业工艺蒸汽站
• 建材行业（水泥、玻璃、陶瓷）余热发电

随着国家超低排放政策的推进，75t CFB锅炉NOx排放限值已收紧至100mg/m³（部分地区要求50mg/m³），原有的SNCR脱硝系统往往难以稳定达标，SCR脱硝设备改造或新建需求持续旺盛。

二、75t CFB锅炉烟气特性分析

2.1 典型烟气参数

75t/h CFB锅炉的烟气量、温度、成分具有以下典型特征：

2.2 与普通链条炉的烟气差异

75t CFB锅炉烟气与普通链条炉相比，存在以下显著差异：

• 温度窗口更窄：CFB炉膛温度约850~900°C，SNCR在此温度区间效率较高，但省煤器后温度仅140~180°C，处于低温SCR区间
• 灰分含量高：循环灰浓度大，对催化剂的磨损和堵塞风险更高
• SO₂浓度波动：燃用高硫煤时，SO₂浓度可能超过2000mg/m³，生成大量(NH₄)₂SO₄堵塞催化剂
• 负荷波动频繁：工业自备锅炉通常日负荷变化幅度达40%~100%，对脱硝系统响应速度要求高

三、75t CFB锅炉脱硝工艺选择

3.1 主流工艺对比

3.2 推荐方案：SNCR+SCR联合脱硝

对于75t CFB锅炉，综合考虑脱硝效率、投资成本和运维便捷性，沧州中创环保推荐采用SNCR+SCR联合脱硝工艺：

• SNCR段布置在炉膛出口（约850~900°C），利用炉膛高温条件实现40%~60%的NOx初步脱除
• SCR段布置在省煤器与空预器之间的低温区间（180~260°C），在催化剂作用下将剩余NOx进一步还原
• 两段工艺协同作用，总效率可达80%~90%，出口NOx稳定控制在50~100mg/m³，满足超低排放要求

四、75t CFB锅炉SCR脱硝系统设计要点

4.1 催化剂选型

催化剂是SCR脱硝系统的核心，其选型直接决定系统效率和寿命。75t CFB锅炉脱硝催化剂选型需考虑以下因素：

阅读：脱硝催化剂选型指南

4.1.1 催化剂类型选择

目前市场主流的催化剂类型为蜂窝式催化剂，其比表面积大、脱硝效率高、再生性好。对于75t CFB锅炉，推荐使用18~22孔蜂窝式催化剂：

• 活性成分：V₂O₅-WO₃/TiO₂体系
• 孔数：18×18孔（通用型）或21×21孔（高尘型）
• 模块尺寸：150×150×1000mm（标准规格）
• 层数设计：初装2层，预留1层备用

4.1.2 催化剂用量估算

根据75t CFB锅炉烟气量（~100000 Nm³/h）和入口NOx浓度（~200mg/m³），催化剂用量可按以下公式估算：

• 催化剂体积（单层）= 烟气量 ÷ 空速（典型值3500~4500 h⁻¹）
• 单层催化剂体积 ≈ 100000 ÷ 4000 = 25 m³
• 初装两层总用量 ≈ 50 m³

4.2 喷氨系统设计

喷氨系统是SCR脱硝系统的关键子系统，包括：

• 氨水存储系统：20%~25%浓度氨水储罐，配套防泄漏围堰

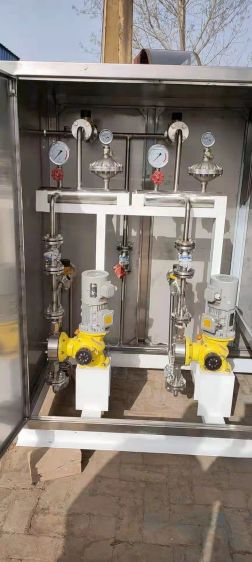

• 计量分配系统：隔膜计量泵+流量调节阀，精确控制氨水喷射量
• 喷枪布置：在SCR反应器入口前均布多支雾化喷枪，确保氨/烟气充分混合
• 在线监测：出口NOx分析仪+NH₃逃逸监测仪，实时反馈控制

4.3 反应器设计

SCR反应器设计需考虑以下要点：

• 反应器截面设计流速：4~6 m/s（保证催化剂利用率）
• 导流板布置：入口设置3~5层导流板，消除烟气速度/温度偏差
• 催化剂模块密封：防止烟气旁路导致效率下降
• 吹灰系统：耙式吹灰器，定期清除催化剂表面粉尘

五、75t CFB锅炉脱硝工程案例

案例：河北某热力公司75t/h CFB锅炉脱硫脱硝项目

项目概况：

• 锅炉型号：2×75t/h CFB锅炉（煤矸石掺烧）
• 烟气量：单炉100000 Nm³/h
• 入口NOx：~280 mg/m³（SNCR前）
• 目标排放：NOx＜50 mg/m³（超低排放）

技术方案：

• SNCR段：炉膛喷尿素溶液，效率约50%
• SCR段：蜂窝式催化剂（18×18孔），2+1层布置，设计温度220°C
• 喷氨系统：25%氨水，智能计量泵+多组雾化喷枪

运行效果：

• 出口NOx：稳定在35~48 mg/m³，满足超低排放限值
• 氨逃逸：＜3 ppm（标准要求＜8 ppm）
• 系统响应：负荷变化时，NOx波动＜15%，控制稳定
• 投运时间：2023年6月，迄今运行稳定

六、75t CFB锅炉脱硝设备报价参考

75t CFB锅炉SNCR+SCR联合脱硝系统的市场报价受配置水平、工程条件等因素影响，以下为2025年市场行情参考：

注：以上价格仅供参考，实际报价需根据现场勘查、烟气参数、排放标准等因素综合确定。沧州中创环保提供免费技术咨询和方案报价服务。

七、选型建议与常见问题

7.1 选型核心判断标准

选择75t CFB锅炉脱硝方案时，建议从以下几个维度评估：

• 排放目标：目标NOx＜100mg/m³可选SNCR+SCR，目标＜50mg/m³必须上SCR
• 入口浓度：NOx原始浓度＞300mg/m³时，建议增加SNCR脱硝效率分担
• 燃料品质：高硫煤需同步考虑SDS干法脱硫，防止硫酸氢铵堵塞
• 场地条件：预留空间充足时可布置独立SCR反应器，空间受限时可利用原有烟道改造
• 运维能力：缺乏专职运维人员时，建议选择自动化程度高的智能控制系统

FAQ：75t CFB锅炉脱硝常见问题

Q1：75t CFB锅炉脱硝用SNCR还是SCR好？

答：如果当地环保排放标准要求NOx＜100mg/m³且原有SNCR系统运行稳定，可以继续使用SNCR并优化喷枪布置；如果要求NOx＜50mg/m³（超低排放），或者SNCR效率不足，则必须增设SCR脱硝系统。沧州中创环保建议采用SNCR+SCR联合工艺，既能保证达标排放，又能在不同负荷下灵活调节运行成本。

Q2：SCR脱硝催化剂一般多久更换一次？

答：正常工况下，蜂窝式SCR催化剂的设计寿命为3年（24000小时），实际运行中可通过监测NOx转化效率和氨逃逸量判断更换时机。当脱硝效率下降超过设计值的10%~15%，或催化剂表面出现严重堵塞/磨损时，应及时更换催化剂层。单层更换成本约为初装的60%~70%。

Q3：75t CFB锅炉脱硝系统投资回报周期多长？

答：脱硝系统作为环保设备，不直接产生经济效益，但其投资回报体现在：避免环保罚款（部分地区超标排放罚款可达100万元/次以上）、享受环保电价补贴（部分地区超低排放机组可获0.01~0.02元/千瓦时补贴）、设备资产保值。从全生命周期角度看，一套SNCR+SCR脱硝系统的综合性价比优于纯SNCR系统的频繁改造。

Q4：锅炉低负荷运行时SCR脱硝效率会下降吗？

答：是的。当锅炉负荷低于50%时，省煤器出口烟温可能降至180°C以下，低于SCR催化剂的最低工作温度（典型值为180~200°C），此时脱硝效率会明显下降。解决方案包括：在反应器前设置烟气换热器（GGH）提升烟温，或选用宽温度窗口催化剂（可低至150°C工作），或配置电加热辅助升温系统。

Q5：脱硝系统运行成本主要有哪些？

答：75t CFB锅炉SCR脱硝系统的主要运行成本包括：

• 还原剂消耗：氨水（约20~40元/吨）或尿素溶液，按年运行2000~4000小时计算，年消耗费用约8~20万元
• 催化剂更换：按3年更换周期，年均摊约10~20万元
• 电耗：主要为液氨蒸发、计量泵、吹灰器等，年电费约3~5万元
• 维护人工：定期巡检、备件更换，年费用约2~5万元

结语

75吨循环流化床锅炉是我国北方地区集中供热和工业园区自备电厂的主力机型。随着超低排放政策的全面实施，SNCR+SCR联合脱硝工艺已成为75t CFB锅炉烟气治理的主流技术路线。选择一家具有丰富工程案例、专业技术团队和完善售后服务的脱硝设备厂家，是确保脱硝系统长期稳定运行、达标排放的关键。

沧州中创环保工程有限责任公司专注脱硝设备研发制造8年，在CFB锅炉SNCR+SCR联合脱硝领域累计完成200+项目，覆盖10t~300t全系列锅炉型号。公司提供从技术方案设计、设备制造、安装调试到运维培训的一站式服务，欢迎来电咨询（138-3173-9292）。
