20吨锅炉脱硝设备选型与报价指南：20t燃气蒸汽锅炉SCR脱硝系统技术方案

20吨燃气蒸汽锅炉广泛应用于食品加工、化工、纺织、印染、造纸、建材等中小型工业企业的生产用汽和供暖场景。随着国家对NOx排放管控的日趋严格，20t燃气锅炉脱硝改造已成为众多企业必须面对的环保课题。本文从烟气特性分析、工艺选型、催化剂设计、工程案例到报价参考，为您提供完整的20t燃气蒸汽锅炉脱硝设备选型指南。

阅读：脱硝催化剂选型指南

一、20t燃气锅炉烟气特性分析

在进行20t燃气蒸汽锅炉脱硝设计之前，必须先准确掌握锅炉运行时的烟气参数。以下是20t/h燃气锅炉典型烟气工况的详细计算：

1.1 烟气量计算

以20t/h饱和蒸汽锅炉为例，额定蒸发量为20,000kg/h。天然气（主要成分CH₄）燃烧的烟气量计算如下：

• 天然气低位发热量：约36,000kJ/Nm³
• 每小时天然气耗量：约2,100-2,300Nm³/h（视锅炉效率而定）
• 理论空气量：约10.5Nm³空气/Nm³天然气
• 实际烟气量（湿基）：约12-14 Nm³/Nm³天然气
• 总烟气量（标况）：约25,000-32,000 Nm³/h（取28,000 Nm³/h作为设计基准）

考虑到锅炉负荷波动（50%-110%），脱硝系统设计烟气量应按额定工况的1.1倍系数取值，即设计烟气量约为31,000 Nm³/h。

1.2 烟气温度与组成

20t燃气锅炉的烟气温度和NOx浓度是决定脱硝工艺的核心参数：

值得注意的是，天然气锅炉烟气中SO₂和粉尘含量极低，这对脱硝系统的催化剂选型和反应器设计非常有利，可以省去复杂的脱硫前置处理和除尘装置。

二、20t锅炉脱硝工艺选型对比

目前市场上适用于20t燃气锅炉的脱硝工艺主要有三种：SCR、SNCR以及SCR+SNCR联合工艺。如何在这三种工艺中做出正确选择，需要综合考虑排放标准、投资预算和运行成本。

2.1 SCR选择性催化还原（推荐）

工艺原理：SCR脱硝技术是在催化剂作用下，向烟气中喷入氨气（NH₃）或氨水，在280-400°C的温度窗口内，NH₃与NOx发生选择性还原反应，将NOx还原为无害的N₂和H₂O。

反应方程式：

4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O（主反应）
2NO₂ + 4NH₃ + O₂ → 3N₂ + 6H₂O（副反应）

为什么20t燃气锅炉首选SCR？

• 天然气锅炉烟气温度（180-320°C）与SCR催化剂活性温度窗口高度匹配
• SCR脱硝效率可达95%以上，稳定出口NOx<50mg/m³，满足最严排放标准
• 烟气成分简单（无尘、无高浓度SO₂），催化剂不易中毒堵塞，使用寿命长
• 系统结构紧凑，占地面积小，特别适合20t锅炉这类中小型机组
• 自动化程度高，喷氨量可根据锅炉负荷自动调节，运行稳定

2.2 SNCR选择性非催化还原

SNCR技术是在850-1100°C的高温区间内，将氨水或尿素溶液喷入炉膛，利用高温下的自由基反应实现NOx还原。SNCR的优点是系统简单、投资较低，但缺点同样明显：

• 脱硝效率仅40-70%，难以满足超低排放要求（<50mg/m³）
• 反应温度窗口要求严格（850-1100°C），燃气锅炉尾部烟温通常只有300-400°C，不在最佳反应区间
• 需要喷入大量还原剂，运行成本偏高

结论：SNCR不推荐用于20t燃气锅炉。由于燃气锅炉尾部烟温低，SNCR的效率会进一步下降至30%以下，难以达标。

2.3 SCR+SNCR联合工艺

联合工艺将SNCR作为前置脱硝（效率30-40%），SCR作为精脱硝（效率90%+），总效率可达95%以上。但该工艺主要用于大型燃煤锅炉或烟气量超过50,000Nm³/h的场合。20t燃气锅炉烟气量约31,000Nm³/h，单独SCR系统完全能够满足需求，无需采用联合工艺增加投资。

三、20t燃气锅炉SCR脱硝系统核心设计

3.1 催化剂选型与用量计算

催化剂是SCR系统的核心，其选型直接决定脱硝效率和运行成本。对于20t燃气锅炉，推荐使用蜂窝式V₂O₅-WO₃/TiO₂催化剂，理由如下：

• 活性温度窗口280-400°C，与燃气锅炉烟温完美匹配
• V₂O₅含量控制在0.8%-1.5%，兼顾活性与抗SO₂氧化性能
• WO₃作为助催化剂，提升催化剂热稳定性
• 蜂窝式结构，压降适中，比表面积大

催化剂用量简化计算：

按标况烟气量31,000Nm³/h，空速取常规值30,000h⁻¹（蜂窝催化剂典型值）：

催化剂体积 = 31,000 ÷ 30,000 = 1.03m³
考虑到一定的余量，设计催化剂填装量约为1.2-1.5m³
催化剂模块数量：按0.1m³/模块计算，约12-15个模块

催化剂常规尺寸：150mm×150mm×1000mm（长×宽×高），以2×3阵列布置，反应器截面约1.2m×1.5m。

3.2 喷氨系统设计

20t燃气锅炉SCR系统的喷氨方式通常采用氨水蒸发混合系统（AIG）：

• 20%-25%氨水溶液经计量泵输送至蒸发混合器
• 蒸发混合器利用蒸汽或电加热将氨水蒸发为氨气
• 氨气与稀释空气在混合器中充分混合后，通过喷氨格栅均匀分布于烟道
• 喷氨量根据在线NOx监测仪反馈信号自动调节（闭环控制）
• 设计喷氨量：约15-25kg/h（以NH₃计，视入口NOx浓度而定）

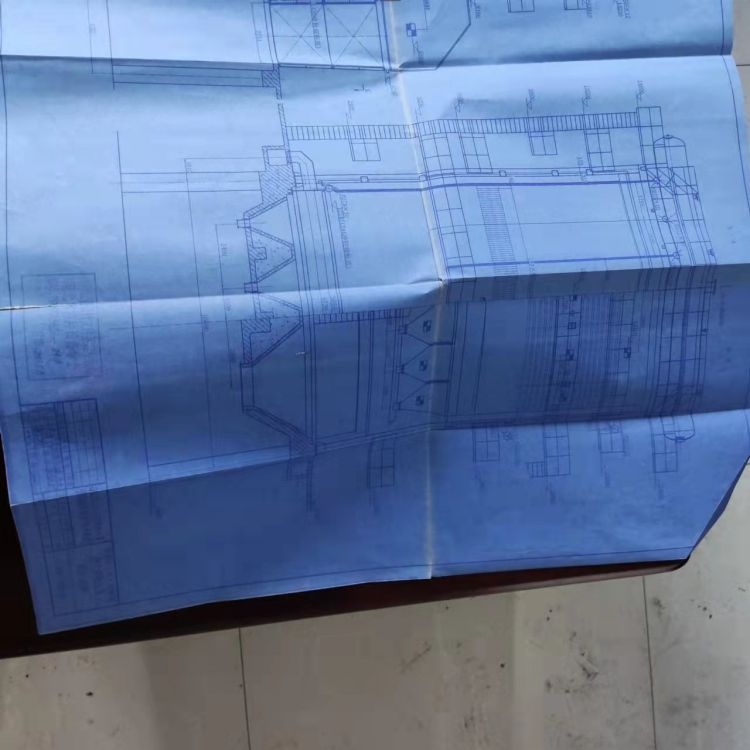

3.3 反应器与烟道设计要点

SCR反应器是整个脱硝系统的核心设备，其设计需充分考虑以下因素：

• 反应器位置：通常布置在省煤器与空气预热器之间（高温高尘区），或空气预热器之后（低温低尘区）。20t燃气锅炉推荐低温低尘布置，可有效减少催化剂堵塞和磨损。
• 烟气流速：催化剂截面烟气流速控制在3-5m/s，确保良好的传质效果
• 压降控制：反应器整体压降控制在800-1200Pa以内（包括催化剂和吹灰装置）
• 导流板与整流器：入口设置导流板，出口设置整流格栅，确保烟气均匀分布
• 防腐处理：反应器内壁采用耐NH₃腐蚀涂料，烟道采用普通碳钢即可

四、工程案例：河北某化工厂20t燃气锅炉SCR脱硝项目

4.1 项目背景

河北某精细化工厂拥有一台20t/h燃气蒸汽锅炉，原使用低氮燃烧器，NOx原始排放约180mg/m³。当地环保部门要求NOx排放浓度降至50mg/m³以下，业主委托沧州中创环保进行SCR脱硝系统EPC总包。

4.2 设计参数

4.3 系统配置

该项目采用低温低尘SCR工艺路线，主要设备配置如下：

• SCR反应器 1台（碳钢+内防腐，处理风量32,000 Nm³/h）
• 蜂窝式催化剂 1.3m³（2层布置，预留1层备用）
• 氨水蒸发混合系统 1套（20%氨水，喷氨量18kg/h）
• 在线NOx/氨逃逸监测系统 1套
• PLC控制柜及DCS人机界面 1套
• 声波吹灰器 2套（反应器前后各1套）

4.4 运行效果

系统于2024年3月建成投运，调试期间主要运行参数：

• 出口NOx浓度：稳定在35-48mg/m³，满足设计要求
• 氨逃逸：≤2ppm（国家标准≤3ppm）
• SCR系统压降：约950Pa（初投运），运行一年后约1050Pa
• 催化剂运行一年后活性检测：仍保持初效的92%以上
• 年运行费用：约8-10万元（主要为氨水消耗和电耗）

五、20t锅炉脱硝设备报价参考

市场上的20t燃气锅炉SCR脱硝系统价格差异较大，根据配置和品牌不同，主流报价区间如下：

报价包含内容（标准型EPC总价）：

• SCR反应器设计、制造、安装
• 催化剂供货及填装
• 喷氨系统全套设备
• 在线监测系统（CEMS）
• 电气控制柜及PLC系统
• 系统调试及培训
• 一年质保期

不包含内容（业主自理）：

• 土建基础施工
• 烟道连接段制作及安装
• 厂区供氨管道（若有液氨储罐）
• 撬装设备的基础处理

六、20t锅炉脱硝设备选型建议

综合以上分析，给准备上脱硝设备的业主以下几点核心建议：

6.1 优先选用SCR工艺

无论从排放标准、投资回报还是运行稳定性来看，SCR都是20t燃气锅炉脱硝的首选工艺。不要被低价SNCR方案迷惑，短期省钱可能导致长期整改成本更高。

6.2 催化剂选型要谨慎

催化剂是SCR系统的"心脏"，低价劣质催化剂虽然采购便宜，但活性衰减快（1-2年就需更换），综合使用成本反而更高。建议选择正规厂家生产的V₂O₅-WO₃/TiO₂蜂窝催化剂，V₂O₅含量控制在0.8%-1.5%。

6.3 预留催化剂备用层

设计时建议在反应器中预留1层催化剂备用空间，待初装催化剂活性衰减后可直接填装备用层，延长反应器整体使用寿命，减少停机换料次数。

6.4 选择有EPC能力的厂家

脱硝系统涉及反应器设计、催化剂选型、喷氨系统、控制系统等多个专业，建议选择有EPC总包能力的环保公司，而非仅做设备代加工的贸易商。专业的EPC厂家能够提供完整的系统设计、设备供货、施工调试及运维服务。

6.5 提前了解当地排放标准

部分地区执行特别排放限值（NOx≤50mg/m³），部分地区执行一般限值（NOx≤100mg/m³），排放标准不同，系统设计和投资差异明显。建议在设备招标前与当地生态环境局确认执行标准。

七、20t锅炉脱硝常见问题FAQ

精准喷氨技术通过精确控制喷氨量，可将氨逃逸控制在3ppm以内，同时保证NOx稳定达标，是当前主流脱硝系统升级改造的核心方向。沧州中创环保提供精准喷氨系统改造服务，咨询热线：13831739292。
