65吨循环流化床锅炉SCR脱硝系统选型与工程案例分析（2025年）

一、65吨循环流化床锅炉的应用场景与烟气特性

65吨循环流化床（CFB）锅炉是工业领域常用的中型热电联产设备，广泛应用于供热、化工、建材、食品等行业。与传统链条炉相比，CFB锅炉具有燃烧效率高、燃料适应性广、NOx原始排放低等显著优势。

1.1 65t CFB锅炉的典型工况参数

以65吨中温中压循环流化床锅炉为例，其典型设计参数如下：

• 额定蒸发量：65 t/h
• 额定蒸汽压力：3.82 MPa
• 额定蒸汽温度：450℃
• 设计燃料：烟煤/褐煤/生物质混合燃料
• 连续蒸发量工况下的烟气量：约80000-95000 Nm³/h
• 烟气入口温度：850-950℃（省煤器后）
• NOx原始浓度：200-450 mg/m³

1.2 CFB锅炉烟气成分特点

循环流化床锅炉的烟气成分与煤粉炉有较大差异：

• 氧含量偏高：过量空气系数大，O₂约3%-6%
• SO₂浓度中等：取决于燃料含硫量，一般100-800 mg/m³
• 粉尘浓度高：约30-80 g/m³，含有大量未燃尽碳粒
• 温度窗口窄：脱硝反应温度区间850-1050℃（SNCR适用）

二、65t CFB锅炉脱硝工艺对比与选型

2.1 常见脱硝工艺路线

2.2 为什么65t CFB锅炉推荐SNCR+SCR联合工艺？

根据各地超低排放要求，65t CFB锅炉若要实现出口NOx<50 mg/m³的达标排放，单一SNCR工艺在部分工况下难以稳定达标，推荐采用SNCR+SCR联合脱硝方案：

• SNCR前置脱硝：在炉膛850-1050℃区域喷入尿素溶液，初步去除40%-60%的NOx
• SCR后置精脱硝：在省煤器后高温区（320-400℃）布置SCR反应器，进一步将NOx降至50 mg/m³以下
• 催化剂用量优化：由于SNCR已去除大部分NOx，SCR催化剂用量可减少30%-40%，降低运行成本

2.3 65t CFB锅炉SCR脱硝系统核心参数估算

烟气量：85000 Nm³/h（设计工况）
入口NOx浓度：350 mg/m³
目标出口浓度：≤50 mg/m³
所需脱硝效率：85.7%

催化剂选型：
- 蜂窝式催化剂，孔数≥18孔
- 催化剂体积：V = Q × k / (A × v)
  式中：Q=85000 Nm³/h，k=反应速率常数
  估算体积：约6-8 m³
- 层数：2+1（2层运行+1层备用）

三、工程案例：河北某热力公司65t CFB锅炉脱硝改造

3.1 项目背景

河北某县级热力公司原有2台65t/h循环流化床锅炉，承担城区冬季供暖任务。原脱硫系统采用炉内喷钙干法脱硫，但脱硝系统缺失，NOx排放浓度波动在350-500 mg/m³，无法满足河北省《锅炉大气污染物排放标准》要求（重点地区≤50 mg/m³）。

3.2 方案设计

根据现场勘查和锅炉运行参数，我司制定了"SNCR尿素脱硝+SCR催化脱硝"联合工艺方案：

• SNCR系统：采用双流体雾化喷枪，布置于锅炉前墙水冷壁区域，喷入32.5%尿素溶液
• SCR系统：在省煤器与空预器之间新建SCR反应器框架，布置2+1层蜂窝催化剂
• 控制系统：PLC+DCS分布式控制，与锅炉DCS系统通讯，实现自动调节

3.3 关键设备配置

3.4 调试与运行效果

系统于2024年11月完成调试，正式投入运行。运行数据如下：

• 入口NOx浓度：280-420 mg/m³（负荷波动）
• SNCR脱硝效率：45%-55%（稳定）
• SCR脱硝效率：75%-85%
• 联合总效率：85%-92%
• 出口NOx浓度：≤45 mg/m³（稳定达标）
• 氨逃逸：≤2.5 mg/m³（优于标准）

四、65t CFB锅炉SCR脱硝系统报价参考（2025年）

4.1 影响脱硝设备价格的核心因素

• 烟气量大小：烟气量越大，反应器、催化剂、风机规格越高，成本上升
• 入口NOx浓度：浓度越高，达到相同出口标准所需的脱硝效率越高，催化剂用量增加
• 排放标准：一般排放（≤100mg/m³）vs 超低排放（≤50mg/m³）投资差异约30%-50%
• 燃料类型：燃煤/燃生物质/燃垃圾衍生燃料（RDF）工艺配置不同
• 现场改造条件：预留空间充足可降低改造成本，场地受限需增加非标设计费

4.2 65t CFB锅炉脱硝系统市场报价区间

注：以上价格为2025年市场参考价，含设备供货，不含安装施工费。安装施工费根据现场条件一般为设备价的15%-25%。

五、65t CFB锅炉脱硝系统运行维护要点

5.1 催化剂管理

• 温度控制：严禁长期在450℃以上运行，否则催化剂烧结失活
• SO₂/SO₃中毒预防：燃用高硫煤时需添加保护剂，控制烟温避免硫酸氢铵生成
• 吹灰系统：建议配置声波吹灰器，每8小时吹灰一次，防止催化剂堵灰
• 压差监测：每日记录反应器压差，压差增加超过初始值50%时需检查更换

5.2 SNCR系统维护

• 喷嘴检查：每季度检查喷嘴雾化效果，发现堵塞或磨损及时更换
• 尿素溶液质量：使用符合GB/T 15054标准的工业尿素，配制浓度32.5%

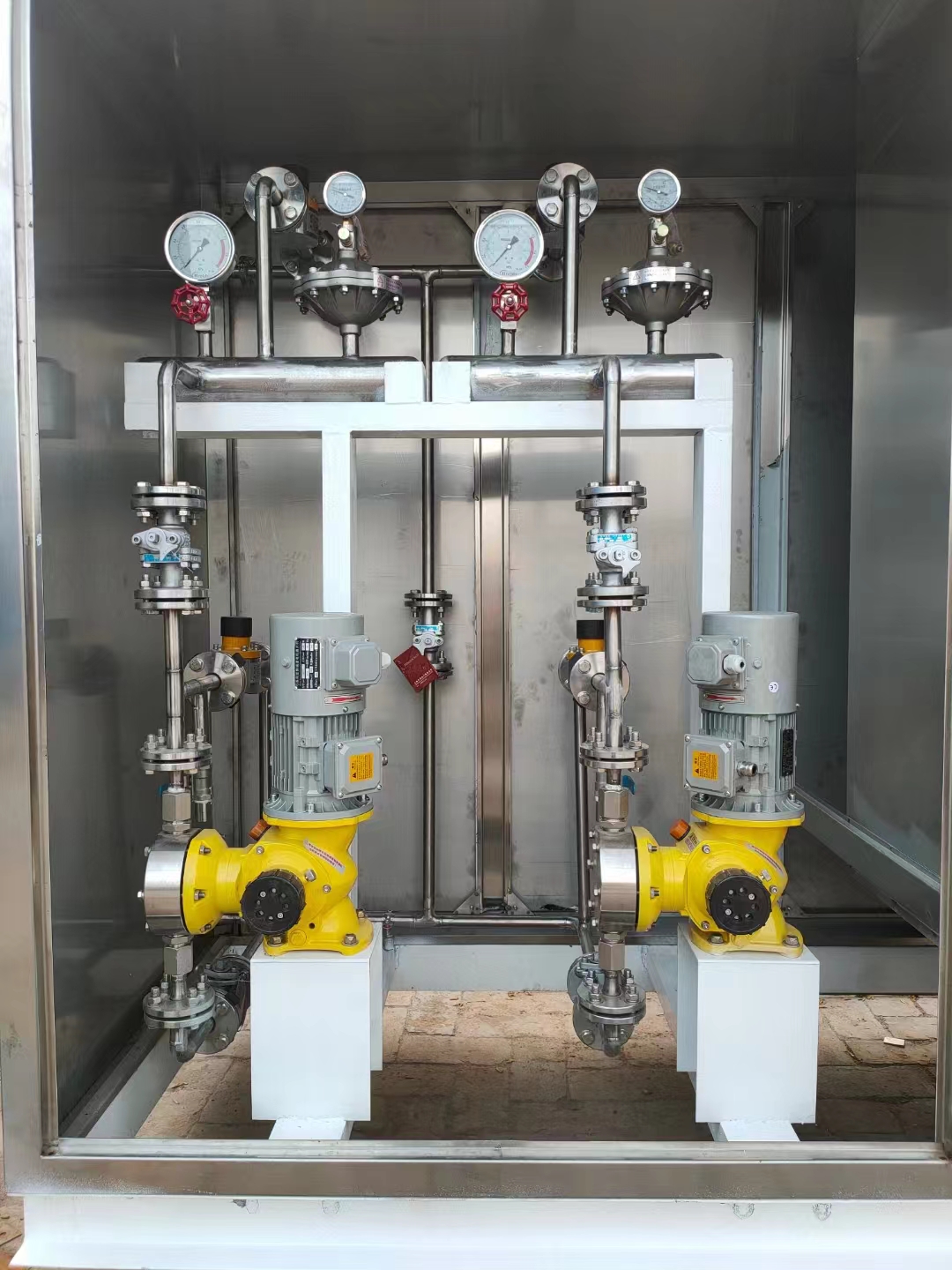

• 计量泵校准：每半年校准一次流量计，确保尿素溶液喷入量准确

5.3 常见故障与处理

六、选型建议：如何选择合适的65t CFB锅炉脱硝方案

6.1 根据当地环保要求判断

• 执行《锅炉大气污染物排放标准》一般排放限值（≤200 mg/m³）：推荐纯SNCR方案
• 执行超低排放标准（≤50 mg/m³）：必须采用SNCR+SCR联合或纯SCR方案
• 执行河北省/河南省重点地区标准（≤30 mg/m³）：需采用低氮燃烧+SNCR+SCR组合工艺

6.2 根据锅炉运行工况判断

• 负荷稳定：SNCR效率稳定，可减少SCR配置容量
• 负荷波动大（如蒸汽压力波动±15%）：建议增加SCR作为保障，SNCR作为前置预处理
• 燃用高硫燃料：需在SCR反应器前增加脱SO₂预处理，避免催化剂中毒

6.3 采购建议

• 选择有65t以上CFB锅炉脱硝业绩的厂家，查看合同和验收报告
• 要求厂家提供锅炉原始设计烟气参数，用于脱硝效率精确计算
• 签订技术协议时明确：脱硝效率、NOx出口浓度、氨逃逸、催化剂寿命（≥24000小时）
• 优先选择具备ISO9001质量体系、压力容器资质、环保工程承包资质的厂家

七、FAQ：65吨CFB锅炉脱硝常见问题

Q1：65吨循环流化床锅炉脱硝用SNCR还是SCR好？

答：根据排放标准选择。若当地要求NOx排放≤100 mg/m³，可选择纯SNCR脱硝，投资约18-35万元；若要求≤50 mg/m³的超低排放，建议选择SNCR+SCR联合工艺，投资约55-85万元。SCR单独使用不推荐，因为CFB锅炉烟气粉尘浓度高，易造成催化剂堵灰。

阅读：脱硝催化剂选型指南

Q2：65t CFB锅炉脱硝设备多少钱一台？

答：65吨循环流化床锅炉脱硝设备价格根据工艺不同差异较大。SNCR系统18-35万元，SNCR+SCR联合系统55-85万元，纯SCR系统60-90万元。具体价格需提供烟气量、入口NOx浓度、目标排放浓度后才能精确报价。

Q3：SCR脱硝催化剂多久更换一次？

答：正规厂家生产的蜂窝催化剂设计寿命为24000小时（约3年），实际使用寿命与锅炉运行工况、燃料品质密切相关。高硫煤、频繁启停会显著缩短催化剂寿命。当出口NOx浓度升高超过初始值50%或压差显著上升时，需考虑更换催化剂。

Q4：65t CFB锅炉脱硝系统改造周期多长？

答：从合同签订到调试完成，纯SNCR改造约45-60天，SNCR+SCR联合改造约75-120天。其中设备生产约30-45天，安装施工约20-40天，调试约7-15天。建议选择非供暖季进行改造，避免影响供热。

Q5：脱硝系统运行成本高吗？

答：脱硝系统运行成本主要包括尿素溶液消耗（约0.3-0.8元/吨蒸汽）、电耗（约0.5-1.2kWh/吨蒸汽）、催化剂折旧（约0.5-1.0元/吨蒸汽）。综合运行成本约1.5-3元/吨蒸汽。以65t/h锅炉年运行3000小时计算，年运行成本约15-40万元。
