焦炉煤气锅炉SCR脱硝工艺设计与运行控制要点
焦炉煤气锅炉SCR脱硝工艺设计与运行控制要点是工业环保领域的重要技术装备。沧州中创环保专注脱硫脱硝设备生产13年，产品覆盖SCR脱硝、SNCR脱硝、SDS干法脱硫、湿法脱硫、布袋除尘等全系列产品。
技术原理
焦炉煤气锅炉（焦化厂自备电站常见炉型，蒸发量 20～75 t/h）用焦炉煤气作燃料，其脱硝工况与天然气锅炉有本质差异。焦炉煤气成分为 H₂ 55%～60%、CH₄ 20%～25%、CO 15%～20%、C₂H₆ 3%～5%、N₂ 3%～5%，低位热值 16～19 MJ/Nm³（约为天然气的 2 倍）。三个关键点决定了它的技术路线：
- 燃烧温度高、火焰传播快。氢含量高使火焰传播速度达 3～4 m/s（天然气 0.4～0.8 m/s），火焰在炉膛内的停留时间短，高温区集中，热力型 NOx 生成量高于天然气锅炉 30%～50%。
- 含有 CO 与 CH₄ 等未完全燃烧成分。焦炉煤气本身含 CO 20% 左右，燃烧不充分时会产生 CO 与未燃 CH₄，排放浓度限制严格（一般要求 CO ≤ 0.1%）。
- 煤气本身含有硫化物与焦油。焦炉煤气脱硫后含硫量 100～300 mg/Nm³，燃烧后生成 SO₂；焦油雾在高温下部分裂解、部分进入烟气，造成催化剂与换热器污染。
因此焦炉煤气锅炉的 NOx 治理必须同时考虑"低氮燃烧的稳定性"与"末端 SCR 的抗毒性"。焦炉煤气的火焰稳定性好（热值高、着火快），这使低氮燃烧改造的实现难度低于天然气锅炉，分级燃烧的减氮效果可达 35%～55%；但 CO 的控制难度上升，必须保证一次风与二次风的混合充分，通常需要延长二次风的混合距离或加装二次风混合器。
SCR 侧的化学与常规一致（4NH₃ + 4NO + O₂ → 4N₂ + 6H₂O），但焦炉煤气锅炉的烟气有两个特点对催化剂不利：一是烟温偏低（过热器出口 320～380 ℃），二是焦油与硫分对催化剂的毒化。因此催化剂需选耐硫型（提高 WO₃ 含量至 8%～10%，采用 Ce 掺杂改性），并且必须先做焦油捕集。
工艺特点与选型
以 35 t/h 焦炉煤气锅炉为例（煤气耗量 2600～3100 Nm³/h，排烟量 13000～16000 m³/h，进口 NOx 780～1050 mg/m³）：
| 项目 | 规格参数 | 说明 |
|---|---|---|
| 低氮燃烧器 | 3～4 组，一次风 55%～62%，二次风 38%～45%，三级风口 4%～8% | 焦炉煤气热值高，配风余量大 |
| 二次风混合器 | 蜗壳式或多孔板，提升混合时间 0.3～0.5 s | 控制 CO 的关键部件 |
| 焦油捕集 | 三级旋喷洗涤塔，除焦油效率 ≥ 85%，出口焦油 ≤ 10 mg/Nm³ | 通常设在 SCR 前的烟道或引风机前 |
| SCR 反应器 | 处理烟气量 18000 m³/h，1 层 + 1 层备用，蜂窝 12～16 m³，耐硫型 V₂O₅ 0.9%-WO₃ 9% | 入口烟温须 ≥ 320 ℃ |
| 烟气升温 | 引风机后增设天然气燃烧器补温，补温后 340～370 ℃；或用余热锅炉热水换热 | 焦炉煤气锅炉排烟温度低，补温是常规配置 |
| 氨系统 | 15 t/d 尿素撬，8 m³ 溶解罐、10 m³ 储罐 | 可与厂区其他装置共用 |
| 袋式除尘器 | 过滤面积 1000～1300 m²，离线清灰 + 脉冲，覆膜滤袋 | 焦油粘性导致糊袋，需离线清灰 |
| 引风机 | 全压 4000～5000 Pa，180～250 kW | 叶轮需防焦油粘附 |
| 在线监测 | NOx、CO、O₂，含 CO 连续监测是重点 | 焦化厂通常要求 CO 联网监控 |
关于 SCR 的位置选择：焦炉煤气锅炉的烟气流量不大，若 SCR 布置在引风机后（负压段），补温所需的天然气燃烧器在负压段容易出现回火问题；若布置在引风机前（正压段），烟气含焦油直接冲刷催化剂。因此推荐的顺序是"燃烧器 → 焦油捕集（引风机前）→ SCR（引风机前正压段）→ 补温燃烧器 → 袋式除尘"，或者把 SCR 放在引风机后并用引风机出口的余热热水补温以避开回火风险。

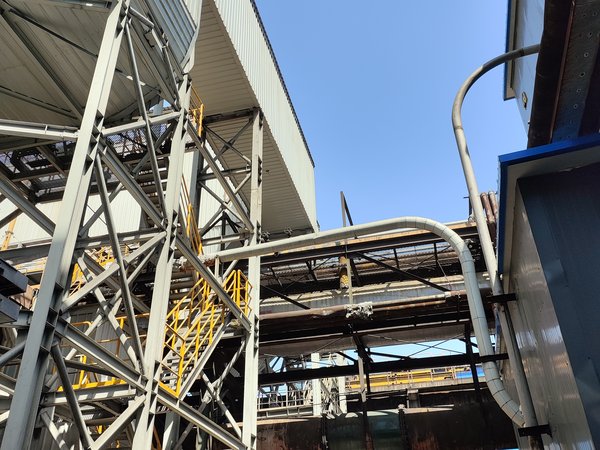

工程案例
某焦化公司 35 t/h 焦炉煤气锅炉，替代原有 2 台 20 t/h 燃煤锅炉。改造前 NOx 排放 920 mg/m³、CO 排放 0.35%，两者均超标。方案分两部分：燃烧侧更换 4 组低氮燃烧器并加装二次风混合器，把一次风比例由 70% 调到 58%，出口 NOx 降到 560 mg/m³，CO 降到 0.06%；末端在引风机前增设焦油捕集（两级旋喷）+ SCR 反应器（1 层 14 m³ 耐硫型蜂窝），入口烟温 345 ℃，用焦化厂自产的低温烟气与热水换热补温至 355 ℃。
实施中的具体问题：一是 CO 达标比 NOx 更难，改造初期由于二次风混合器装在炉膛出口太近，出炉 CO 波动大（0.08%～0.22%），把混合器从炉膛出口移到炉膛中段 1/3 处后，CO 稳定在 0.04%～0.08%。二是催化剂中毒，实际运行 8 个月活性下降 18%，取样发现催化剂表面硫含量 1.8%，原因是煤气脱硫不彻底，煤气含硫量实际为 260 mg/Nm³（设计值 150），加严了煤气脱硫后活性衰减速度明显减缓。三是焦油捕集器在运行 3 个月后效率从 88% 降到 62%，原因是旋喷塔的填料被焦油糊住，改为每月用高压水冲洗一次并把填料换成可清洗的规整填料后恢复。
最终运行数据：NOx 出口 43～52 mg/m³，CO 出口 0.045%～0.075%，焦油捕集出口 6.8 mg/Nm³，氨逃逸 3.6 mg/m³，锅炉热效率未受明显影响。
运行与调试
焦炉煤气锅炉的调试有一个特殊前提：煤气的成分与供应量由焦化回收系统决定，不是锅炉自己控制的。因此煤气的热值、含硫量、含焦油量都是外部变量，脱硝系统的设计必须留有足够的余量，并要求焦化侧提供近三个月的煤气质量数据。
调试步骤：燃烧器配风与二次风混合器标定 → CO 连续监测投运并整定燃烧 → 焦油捕集器效率标定 → SCR 升温（按 30 ℃/h）→ 喷氨投运 → 煤气热值变化（从低热值到高热值）适应性试验 → 连续 72 小时考核。常见故障与判断：
- CO 上升而 NOx 下降：典型的燃烧不完全，混合不足或二次风偏析；检查二次风混合器与配风执行机构。
- NOx 上升而喷氨未变：煤气热值升高（氢含量上升）导致火焰温度提高，或焦油捕集效率下降造成催化剂中毒。
- SCR 压降上升快：焦油穿透（捕集器效率下降）导致催化剂表面沉积，需先修复捕集器。
- 补温燃烧器回火：正压段布置的补温燃烧器在风机启停切换时易回火，需装阻火器与火焰监测联锁。
- 喷氨流量计示值漂移：焦化厂区氨气含杂或管路积聚物，脉冲式流量计受影响大，应定期标定。
- 焦化侧煤气压力波动引起锅炉燃烧波动：脱硝侧无需调整，但需确认 SCR 入口烟温未超限。
运行要点：第一，CO 是焦炉煤气锅炉的一级约束，任何为了降 NOx 而牺牲 CO 达标的调整都是不可接受的，调整顺序应是"先保 CO，再调 NOx"。第二，煤气的含硫量与焦油含量应纳入日调度信息，变化时主动调整催化剂运行策略。第三，SCR 入口烟温下限设 320 ℃ 联锁，因为焦炉煤气锅炉的排烟温度本身就在临界值附近。第四，焦油捕集器的填料冲洗应有周期记录，效率低于 75% 即安排清洗。
成本与工期
以 35 t/h 焦炉煤气锅炉计：低氮燃烧器 4 组含二次风混合器 32～45 万元；焦油捕集器 45～60 万元；SCR 反应器与耐硫催化剂 145～180 万元；烟气补温系统（含燃烧器与阻火器）30～42 万元；氨制备系统 48～62 万元；袋式除尘器 55～72 万元；引风机与烟道改造 35～48 万元；电气仪控与 CO 在线监测 40～55 万元。总投资 430～564 万元。
运行费用：氨耗按 3.2 kg/h（理论值 2.7 kg/h 的 1.18 倍）计，年运行 6000 小时耗氨 19.2 吨，折尿素 40 吨，按 2200 元/吨计 8.9 万元；催化剂按 2.5 年更换、每次 32 万元计，年摊销 12.8 万元；补温天然气按 0.6 万 m³/年、2.6 元/m³ 计 1.6 万元；电耗年 22～28 万元；辅材与维护年 10～14 万元。全年运行费用 55～65 万元。
工期：燃烧器与烟道改造 12～15 天（需停炉），SCR 与焦油捕集 20～25 天，除尘器 10～12 天，调试 10～12 天，整体 50～62 天，需与焦化厂的检修周期协调（焦炉点火与熄火不能随意进行）。
总结
焦炉煤气锅炉的 SCR 脱硝有两个与天然气锅炉截然不同的控制重心。第一是 CO 必须作为一级约束，任何降 NOx 的措施都要先验证 CO 是否达标，否则会以另一种超标的形式失败。第二是煤气不是锅炉能控制的燃料，它的含硫量与含焦油量由上游焦化回收系统决定，因此催化剂必须按耐硫设计并配合焦油捕集，且运行时要把煤气质量数据作为调度输入。技术配置上，"低氮燃烧 + 二次风混合器 + 焦油捕集 + 耐硫 SCR + 热水补温"是较稳的组合，35 t/h 锅炉的投资在 430～564 万元，出口 NOx 可达 50 mg/m³ 以内，CO 控制在 0.08% 以下。
