技术原理
35 t/h 循环流化床（CFB）锅炉采用 SNCR 脱硝，有其先天的适配性。CFB 的运行温度（850～900 ℃）恰好落在尿素 SNCR 的最佳反应窗口（800～950 ℃）内，NOx 初始浓度 250～450 mg/m³，低于同容量煤粉炉，因此脱硝任务量小、投资省。但 CFB 的两个特性让喷枪布置变得不平凡：一是炉内强烈的循环与湍流使烟气在炉内的停留时间分布极不均匀；二是 CFB 的燃料可以掺烧生物质、煤矸石甚至污泥，燃料含氮量与水分波动大，NOx 浓度随之波动。
SNCR 的化学过程分两步。第一步是尿素热分解：CO(NH₂)₂ → NH₃ + HNCO（130 ℃ 以上开始），HNCO + H₂O → NH₃ + CO₂。在 850～950 ℃ 下分解基本完全，1 mol 尿素产生 2 mol NH₃。第二步是 NH₃ 与 NO 的还原：4NH₃ + 4NO + O₂ → 4N₂ + 6H₂O，2NH₃ + 2NO + 2NO₂ → 4N₂ + 3H₂O。这个反应的速率对氧含量敏感——氧浓度不足时脱硝效率急剧下降，这就是 CFB 脱硝最关键的约束：CFB 的二次风分配与氧浓度必须与喷氨位置匹配。
SNCR 在 CFB 中的效率主要由四个因素决定：温度（最佳 850～950 ℃）、停留时间（炉内不低于 1.5 s）、混合均匀性（喷枪与烟气的混合时间）、以及氨与 NO 的化学计量比（通常取理论氨耗的 1.2～1.5 倍）。理论上最优的化学计量比为 1.0，但考虑混合不均与氨逃逸，实际运行取 1.3～1.6 倍，其中超出部分即为过量喷氨。
喷枪布置与尿素用量计算
喷枪布置的第一原则是找到温度窗口与停留时间的交集。35 t/h CFB 锅炉的炉膛高度约 8～11 m，从下部的密相床层（850～900 ℃）到上部的稀相区（700～800 ℃），温度是逐段下降的。SNCR 喷枪的有效布置区通常在炉膛中上部（标高 4～7 m），此处温度 820～900 ℃，NOx 浓度仍高，且烟气已进入上升段、停留时间足够。
| 项目 | 设计取值 | 说明 |
|---|---|---|
| 锅炉蒸发量 | 35 t/h | CFB 炉型，燃煤 25 kg/(t·h) |
| 排烟量 | 38000～44000 m³/h（标态干基） | 过剩空气系数 1.20～1.30 |
| 进口 NOx | 280～420 mg/m³ | 8% O₂，标态干基 |
| 出口 NOx | 150～220 mg/m³ | SNCR 效率 40%～55% |
| 喷枪数量 | 4～6 支（推荐 6 支） | 分 2 层布置，每层 3 支 |
| 喷枪型式 | 双层雾化喷嘴，喷孔 1.0～1.5 mm，压缩空气引射 | 雾化粒径 SMD 30～60 μm |
| 尿素溶液浓度 | 20%～30%（质量比） | 浓度低带水多，影响床温 |
| 喷雾压力 | 0.4～0.6 MPa，压缩空气 0.5～0.7 MPa | 压力波动会造成雾化恶化 |
| 喷枪位置温度 | 830～900 ℃ | 用可移动热电偶实测三点确认 |
| 氨逃逸 | ≤ 8 mg/m³ | 进入下游除尘器会形成铵盐 |
尿素用量的计算按以下步骤进行。第一步，按 NOx 削减量算理论氨耗：m(NH₃) = Q × ΔC × 10⁻⁶，其中 Q 为标态干基烟气量（m³/h），ΔC 为 NOx 削减浓度（mg/m³）。以 Q = 41000 m³/h、进口 350 mg/m³、目标出口 180 mg/m³ 计算，ΔC = 170 mg/m³，理论氨耗 = 41000 × 170 × 10⁻⁶ = 6.97 kg/h。第二步，折算尿素：1 kg NH₃ 需 1.47 kg 尿素（46/31.7），即 6.97 × 1.47 = 10.25 kg/h。第三步，加过量系数：SNCR 实际氨耗取理论的 1.3～1.5 倍，取 1.4，则实际喷入氨 9.76 kg/h，折尿素 14.3 kg/h。第四步，考虑 SNCR 反应的不完全与氨逃逸，按设计氨耗 16～18 kg/h 配置系统能力，留 15% 裕量。第五步，折日耗与年耗：按年运行 6000 小时，日耗尿素 16 kg/h × 20 h = 320 kg，年耗 192 吨。
喷枪的分配原则是"上多下少、靠近中心"。上层喷枪（标高 6.5～7 m）承担约 60% 的喷氨量，因为此处 NO 浓度高、烟气已成上升流；下层喷枪（标高 4.0～4.5 m）承担 40%，作用是补足底部未反应完全的 NO。每层喷枪在炉膛截面上按等间距或梅花形布置，相邻喷枪间的氨浓度差应控制在正负 15% 以内，判断方法是移动式烟气采样，按网格法在炉膛出口断面上取 9～13 个点，测 NH₃ 分布。
工程案例

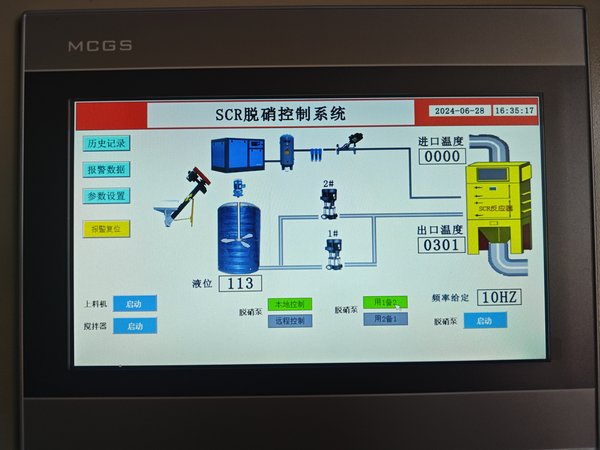

某化工园区 35 t/h CFB 锅炉，燃煤掺烧 30% 煤矸石，掺烧比例随煤价波动。改造前 NOx 排放 385 mg/m³，超当地 250 mg/m³ 限值。方案在炉膛标高 4.2 m 与 6.6 m 两层各布置 3 支 SNCR 喷枪，尿素溶液浓度 25%，系统能力 22 kg/h，供药采用 20 m³ 尿素溶液制备撬（40 m³/h 溶解罐加 20 m³ 储罐）与计量泵送。
实施中的实际问题：其一，锅炉原有的一次风与二次风配比是为 NOx 最大化设计的（一次风 60%、二次风 40%），SNCR 投运后为保证 O₂ 浓度，把二次风调到 48%、一次风降到 52%，结果炉内温度场发生偏移，标高 4.2 m 处实测温度由 870 ℃ 降到 830 ℃，下层喷枪效率明显下降。最终把下层喷枪上移 0.8 m，并要求燃烧调整保持炉膛出口 O₂ 在 8%～10%。其二，尿素溶液泵的出口脉动造成喷量波动（正负 25%），改用变频隔膜计量泵并加装阻尼器后波动降至正负 6%。其三，掺烧比例变化引起 NOx 波动，掺烧比例从 30% 降到 10% 时 NOx 降 60 mg/m³，喷氨量必须同步下调，靠人工调整滞后，最后接入掺烧比例信号做前馈修正。
投运后连续监测：出口 NOx 稳定在 172～205 mg/m³，SNCR 效率 45%～52%，氨逃逸 2.8～4.5 mg/m³，尿素实际耗量 14.2～16.8 kg/h（低于设计值），吨煤氨耗 0.58 kg/t。
运行与调试
SNCR 系统的调试核心是"温度确认、雾化确认、喷量标定"三步。任何一步没做好，后续的效率标定都不可信。
调试步骤：确认炉膛各标高温度分布（用可移动式热电偶在停炉后或降负荷时实测）→ 喷枪单独雾化试验（用高速相机或量杯接液测雾化锥角与粒径）→ 尿素溶液系统标定（称重法与流量计比对，误差应不超过正负 5%）→ 分层投运，先下层后上层，单枪单开逐步组合 → 效率与氨逃逸联合寻优 → 掺烧比例变化的适应性试验。常见故障与判断如下：
- 出口 NOx 上升而喷氨量未变：多因炉内温度下降或 O₂ 浓度偏低；CFB 的床料循环量、一次风配比、给煤量变化都会影响这两个参数。
- 氨逃逸高：喷量过大、雾化恶化（压缩空气压力不足）、或喷枪角度偏向炉壁造成局部氨富集。
- 喷枪堵塞：尿素溶液温度低于 35 ℃ 结晶；应保持溶液罐伴热与搅拌，冬季投用前先冲洗管路。
- 尿素分解不充分导致出口 NOx 反弹但氨耗未增：喷枪位置温度低于 800 ℃，尿素液滴来不及蒸发分解直接进入炉膛形成尿素飞灰。
- 计量泵输出脉动：隔膜泵膜片疲劳或阻尼器失效。
- 喷枪变形与烧损：炉内温度高且含尘冲刷，喷枪需定期检查，更换周期一般 6～12 个月。
运行要点：第一，SNCR 的效率高度依赖炉膛 O₂ 浓度，必须把炉膛出口 O₂ 保持 8%～10% 作为燃烧调整的硬约束，否则脱硝效率会随负荷漂移。第二，掺烧比例变化时要用掺烧信号做喷氨前馈，不要等 NOx 超标再调。第三，尿素溶液必须保温在 35 ℃ 以上且系统每天至少冲洗一次，停用超过 24 小时要排空管路。第四，CFB 锅炉在低负荷（低于 50%）时炉内温度与烟气量同时下降，SNCR 效率会明显降低，此时应减少喷氨量避免氨逃逸。
成本与工期
成本构成：SNCR 喷枪系统（6 支喷枪、雾化、支架、防护）22～30 万元；尿素溶液制备与储存撬（20 m³ 储罐、40 m³/h 溶解罐、计量泵、伴热）48～62 万元；炉内开孔与耐热钢保护件 8～14 万元；管道与保温 15～22 万元；流量计、氨逃逸与 NOx 在线仪表 25～35 万元；电气仪控改造 18～25 万元；调试与验收 12～18 万元。总投资 148～206 万元。
运行费用：尿素年耗 192 吨，按 2200 元/吨计 42.2 万元；喷枪与雾化件更换年 3～5 万元；压缩空气（每支喷枪 0.3～0.5 m³/min，6 支）折电年 2～3 万元；仪表维护与标定年 4～6 万元。全年运行费用 51～56 万元，折合吨煤脱硝成本 3.1～3.4 元（按年耗煤 1.5 万吨计）。
工期：撬装设备制作 20～25 天，炉内开孔与喷枪安装需在停炉期完成 8～10 天，管道与电气 10～12 天，调试 7～10 天，整体 45～55 天。
总结
35 t/h CFB 锅炉用 SNCR 是性价比较高的选择：温度窗口天然匹配、NOx 起点低、催化剂投资为零，但效率上限只有 50% 上下，且效率完全受制于炉内温度与 O₂ 浓度这两个由燃烧决定的参数。喷枪布置的要点是"两三层、等间距、靠近炉膛中心、上多下少"，用量计算的要点是把理论氨耗乘 1.3～1.5 倍的过量系数后再留 15% 系统裕量。真正决定成败的不是设备，而是运行管理：保持炉膛出口 O₂ 在 8%～10%、用掺烧信号做喷氨前馈、保证尿素溶液温度与管路畅通，这三件事做好了，SNCR 的效率就能稳定在 50% 上下。
