概述
SDS 脱硫设备的结构特点，全部来源于一个物理约束：脱硫剂浆料必须在极短时间内完成雾化、干燥和反应，而浆料一旦遇到温度低于露点的壁面或管道就会挂壁结块。因此 SDS 设备的设计逻辑是让固体与液体在塔内相遇而不让液体碰到冷壁。

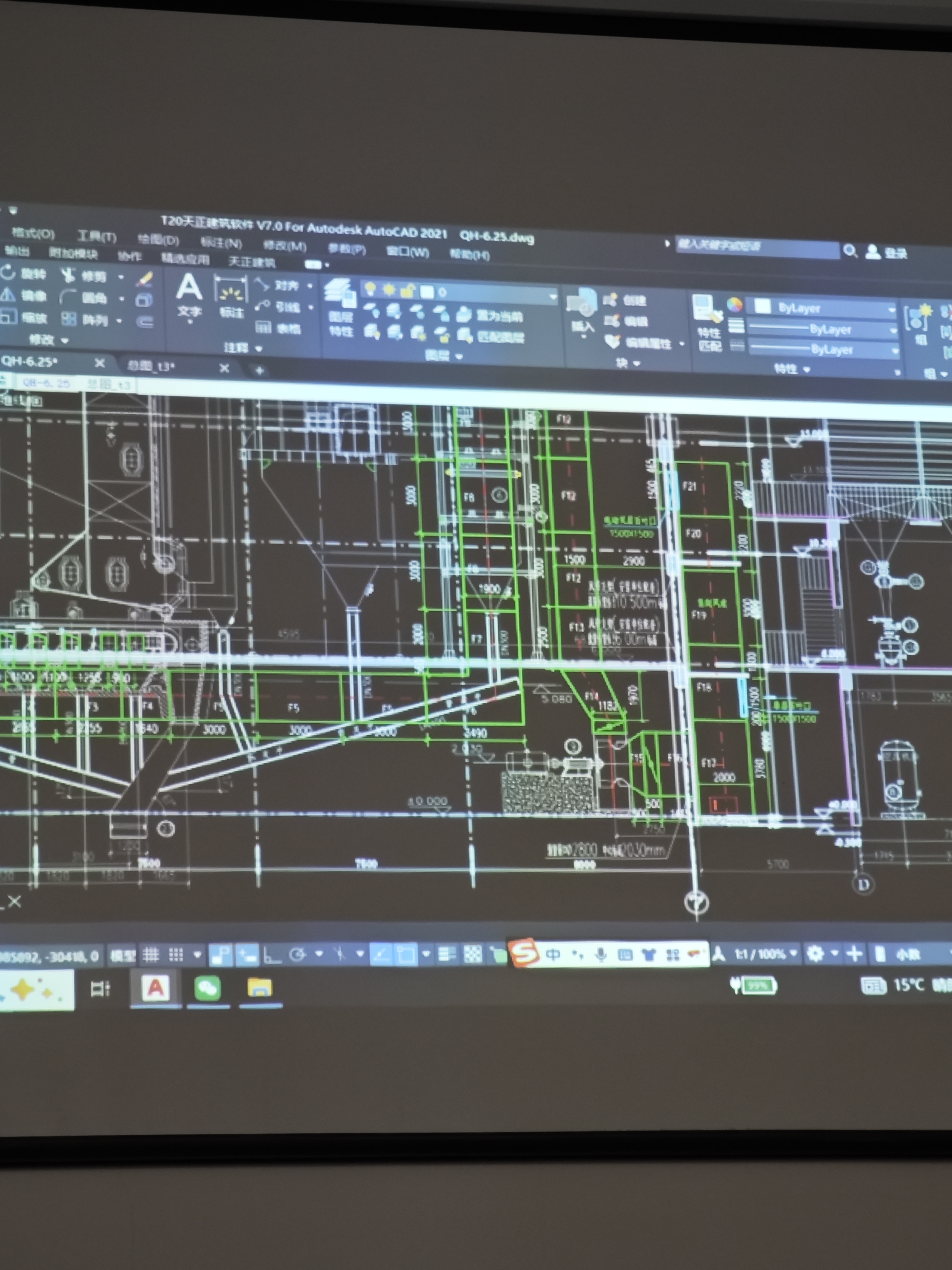

整套设备由六个单元组成：脱硫剂浆料制备系统、浆料输送与计量系统、雾化器、脱硫塔（反应器）、烟气与产物管路、除尘与排灰系统。相比湿法脱硫塔那种大体积的填料或喷淋结构，SDS 塔的体积其实很小，因为它的任务只是完成几秒钟的反应；真正占投资的是浆料制备系统和与之配套的粉料输送。
设备结构上还有一处容易忽略的细节：SDS 的塔体必须做保温，而且保温外面要有防潮层。保温失效后，内壁温度下降，湿灰就会粘在壁上形成硬壳，硬壳脱落后掉入灰斗又会把灰斗堵死。这是 SDS 设备最典型的结构性故障。
技术原理
从结构角度看，SDS 各单元的技术要点各不相同。
浆料制备系统由磨粉机（雷蒙磨或球磨）、振动筛、储料仓、气力输送管道、给水与配比装置、双轴搅拌调浆罐、浆料泵组成。振动筛的作用是筛掉粗颗粒，防止浆液泵和雾化器喷嘴堵塞，筛网一般选 20 至 40 目。浆料罐必须配两套搅拌，一套运行一套备用，并设气力搅拌防止停机后架桥。
雾化器分旋转式与双流体式。旋转雾化器由电机带动盘或碗高速旋转（转速 6000 至 20000 rpm），浆料在离心力作用下形成薄膜被甩成雾滴，粒径由转速直接决定，结构简单、能耗低，但需要氮气或压缩空气作驱动气源，单台处理能力受转速与盘径限制，一般不超过 10 万 m³/h。双流体式用压缩空气把浆料剪切成雾滴，雾化能力单台可达 30 万 m³/h，调节灵活，但压缩空气耗量大，每公斤浆液需 0.3 至 0.6 m³ 压缩空气。
脱硫塔是钢制立式筒体，内部为空筒（无填料），塔底设锥斗收集落灰，塔顶为烟气出口，内壁衬 200 至 250 mm 厚的高温保温加耐磨层。塔体上通常设三层人孔用于清灰与检查，塔内可设声波清灰装置。烟气入口一般设在塔的中下部，与雾化器保持 3 至 5 米的距离以保证混合时间。
副产灰收集：SDS 的产物全部进入下游的袋式除尘器。因此 SDS 与袋式除尘器是一个不可分割的系统，SDS 的出口烟温必须高于除尘器滤袋的耐温要求（通常 130 至 160℃），且塔内落灰量与除尘器灰斗的排灰能力要匹配。
关于露点：SDS 系统内所有可能接触浆液或湿灰的部位，其壁温都必须高于烟气露点。冬季环境温度低、烟气温度也低的时段，是最容易发生挂壁结露的时段，设计上要给浆液管道、雾化器接管做伴热和保温。
工艺特点与选型
| 单元 | 结构要点 | 选型/设计判据 |
|---|---|---|
| 磨粉与筛分 | 雷蒙磨加振动筛，筛网 20-40 目 | 粗颗粒比例低于 10%，否则泵与喷嘴卡涩 |
| 浆料罐 | 双轴搅拌配气力搅拌，两用一备 | 有效容积按 4-6 小时浆料量 |
| 浆料泵 | 柱塞式或螺杆式，耐磨材质 | 扬程按塔内阻力加雾化气压力 |
| 雾化器 | 旋转式或双流体式 | 按烟气量与压缩空气/氮气条件定 |
| 脱硫塔 | 钢制空筒加厚保温，塔底锥斗 | 塔高按 3-5 秒停留时间算 |
| 伴热与保温 | 浆液管道、雾化接管全部伴热 | 保温外加防潮层，防止冷凝 |
| 除灰 | 灰斗配锁气卸灰阀 | 排灰能力大于塔内落灰量 |
结构上的两个对比值得注意。与湿法脱硫塔相比，SDS 塔体小得多（3 万 m³/h 的 SDS 塔直径一般 4 至 5 米、高 12 至 16 米），但设备台数多，系统更复杂，运维人员需要同时懂粉体、浆料和烟气三件事。与干法掺钙脱硫相比，SDS 的脱硫剂利用率高得多（70% 至 90% 对 30% 至 50%），因为是化学吸收而非高温煅烧。
应用案例
某 35 吨/小时燃煤锅炉配套 SDS 脱硫，烟气量 5.6 万 m³/h，入口烟温 172℃，SO₂ 入口 1600 mg/m³。原设计采用 1 台双流体雾化器配套 1 台塔。施工时业主提出希望将来扩产到 60 吨负荷，方案改为 2 台双流体雾化器（每台 3.5 万 m³/h）加 2 台塔共撬装化布置，共用一套浆料制备系统。
投运半年后出现过两次结构相关的问题。第一次是塔壁挂壁：在连续阴雨天、烟气温度低于 150℃ 的时段，塔的中下部内壁出现明显湿灰带，厚度约 20 至 30 mm，局部结壳。原因是入口烟温随烟气量下降而降低，且雨天气温低使塔壁散热加快。处置办法是把烟气加热（利用余热或蒸汽）作为低温工况的保障手段，并在塔壁增加电伴热带 20 kW，同时把浆料固含量从 26% 提到 30% 以降低浆料含水。
第二次是灰斗堵塞。塔内落灰在锥斗处堆积，卸灰阀开度小加上湿灰结块，导致锥斗积灰超过 1 米，最终造成塔内流场紊乱、塔壁挂壁加重。整改措施是把普通卸灰阀换成大口径翻板阀并改成定时自动卸灰，同时在锥斗内增加破拱架与振打器。这两件事说明：SDS 的结构故障最终都指向同一个根源，即固体副产物的及时排出。
运行维护
SDS 设备的维护按部件分解，频次明确。
- 每日：检查浆料罐搅拌电机电流（反映架桥）、泵出口压力、雾化器驱动气源压力、塔出口烟温、灰斗料位。
- 每周：检查塔壁有无湿灰痕迹（用手感与测温法），清理雾化器喷嘴，双流体雾化器检查压缩空气过滤器排污。
- 每月：检查浆料系统筛网、阀门、管道结垢（尤其弯头处），测量雾滴粒径一次，做一次烟气采样分析。
- 每季度：检查塔内人孔密封与保温完整性，检查灰斗卸灰阀磨损。
- 每年：停炉检修时进入塔内检查内衬与结壁情况，检查全部伴热与保温。
安全方面，粉料系统的防爆要按 GB 50058 评估，石灰石粉本身不燃，但粉尘爆炸危险性与堆积密度、分散度有关，粉磨区域要设防静电接地与防爆泄压；旋转雾化器必须设置防护罩与超速保护（转速异常直接停机并联锁切浆料）。
价格与投资
5.6 万 m³/h 的 SDS 脱硫系统（2 塔 2 雾化器撬装）投资约 160 万至 250 万元。其中脱硫塔本体与保温内衬约 45 万至 70 万元；雾化器（双流体）2 套约 30 万至 50 万元；浆料制备系统（磨粉、筛分、储运、双罐、泵）约 40 万至 65 万元；烟道与支架改造约 20 万至 35 万元；控制仪表约 12 万至 20 万元；安装调试约 18 万至 28 万元。
结构上的成本对比：SDS 系统比同等烟气量的湿法脱硫初投资低约 15% 至 25%，因为没有浆液澄清池、废水处理与废水回用设施；但运行成本高 10% 至 20%，主要在压缩空气消耗与石灰石粉单价上。若业主所在地区有工业副产石灰（电石渣、矿渣粉）且可低价稳定供应，SDS 的运行成本优势会明显扩大。
总结
SDS 脱硫设备的结构设计可以归结为三条原则：让固体与液体只在塔内相遇，让所有可能结露的部位保持高于露点的温度，让副产固体连续不断地离开系统。三条都做到了，设备结构简单可靠；任何一条没做到，挂在塔壁与灰斗上的湿灰就会替设备做故障演示。
