65t循环流化床锅炉脱硝设备选型与工程案例
前言
65吨循环流化床（CFB）锅炉是建材、冶金、化工、热电联产等领域广泛使用的中型承压锅炉，其烟气量大、温度窗口适中，是SCR脱硝系统应用的重点炉型之一。本文从技术原理出发，结合65t CFB锅炉的烟气特性，系统讲解脱硝工艺选型、催化剂配置、工程案例及报价参考，帮助采购决策者快速掌握选型要点。
一、65t循环流化床锅炉烟气特性分析
1.1 典型烟气参数
65t/h额定蒸发量的循环流化床锅炉，燃用山西无烟煤或生物质混烧时，烟气参数具有以下典型特征：
- **烟气量**：额定工况下约100,000~120,000 Nm³/h（实际随负荷波动±15%）
- **烟气温度**：850~950°C（炉膛出口），经余热锅炉后降至600~700°C，SCR反应器通常布置在省煤器后、空预器前，温度窗口300~420°C
- **NOx初始浓度**：400~800 mg/m³（取决于燃料含氮量及分级燃烧程度）
- **SO₂浓度**：300~1500 mg/m³（视燃料含硫量）
- **粉尘浓度**：80~120 g/Nm³（布袋除尘器前）
- **氧含量**：3%~6%（过量空气系数约1.2）
1.2 CFB锅炉与普通链条炉的差异
| 对比项 | 65t CFB锅炉 | 65t链条炉 |
|---|---|---|
| 燃烧温度 | 850~950°C（均匀） | 1100~1300°C（局部高温） |
| NOx原始浓度 | 中等（400~600 mg/m³） | 较高（600~900 mg/m³） |
| 脱硝难度 | 中等（SCR效率需≥90%） | 较高（SCR效率需≥95%） |
| 温度窗口 | 省煤器后有稳定300~420°C | 同样适用 |
| 燃料适应性 | 广（煤/生物质/固废） | 相对窄 |
**结论**：65t CFB锅炉的烟气温度非常适合标准SCR催化还原工艺，是脱硝改造的"黄金窗口"，相比SNCR，联合SCR方案可稳定将出口NOx控制在50 mg/m³以下。
二、65t CFB锅炉脱硝工艺选型对比
2.1 三大主流工艺路线
方案一：SNCR单独脱硝
- 脱硝效率：40%~60%
- 出口NOx：200~400 mg/m³
- 适用标准：一般排放限值地区
- 投资成本：8~15万元
- 运行成本：脱硝剂（尿素/氨水）消耗较高
- **缺点**：难以稳定达到特别排放限值（≤100 mg/m³）
方案二：SNCR+SCR联合脱硝（主流推荐）
- 脱硝效率：70%~85%
- 出口NOx：80~150 mg/m³
- 适用标准：大多数省市特别排放限值
- 投资成本：25~45万元
- 运行成本：脱硝剂消耗较SNCR单独系统降低30%
- **优点**：性价比最高，是65t CFB锅炉首选方案
方案三：SCR单独脱硝（最高标准）
- 脱硝效率：90%~98%
- 出口NOx：≤50 mg/m³
- 适用标准：超低排放改造地区
- 投资成本：50~80万元
- 运行成本：催化剂定期更换（约3年一次）
- **前提**：必须配合有效除尘（袋式除尘或电袋复合除尘）
2.2 选型决策树
```
入口NOx浓度检测
│
▼
[入口NOx < 400mg/m³]──是──→ SNCR + 分级燃烧 → 可达≤150mg/m³
│否
▼
[入口NOx 400~600mg/m³]──→ SNCR+SCR联合 → 可达≤100mg/m³ ✓
│
▼
[入口NOx > 600mg/m³]───→ SCR单独（或SNCR+SCR双段）→ 可达≤50mg/m³
```
中创环保推荐：针对65t CFB锅炉，北方地区执行超低排放标准（NOx≤50 mg/m³），优先采用SCR单独脱硝方案；其他地区SNCR+SCR联合方案性价比最优。
三、65t CFB锅炉SCR脱硝系统核心配置
3.1 催化剂选型
催化剂是SCR系统的"心脏"，65t CFB锅炉典型配置如下：
| 参数 | 配置值 |
|---|---|
| 催化剂类型 | 蜂窝式，V₂O₅-WO₃/TiO₂ |
| 催化剂孔数 | 18~25孔（18孔适用于高灰段） |
| 反应器层数 | 2层（设计预留第3层空间） |
| 单层催化剂体积 | 约3.5~4.5 m³（按空速5000~6000 h⁻¹计算） |
| 工作温度 | 300~400°C（最佳段320~380°C） |
| 催化剂寿命 | 24,000小时（约3年） |
**选型提示**：CFB锅炉粉尘浓度较高，建议选用18孔低阻力蜂窝催化剂，并在反应器前设置吹灰器（蒸汽吹灰或声波吹灰），防止催化剂堵塞。
3.2 脱硝剂系统
- **还原剂**：氨水（20%~25%浓度）或尿素溶液（40%）
- **储存方式**：地埋式储罐（30m³氨水储罐，≈8~10万元）
- **喷射系统**：格栅式喷枪组，布置于反应器入口烟道
- **雾化空气**：0.4~0.6 MPa压缩空气，确保氨水雾化粒径≤100μm
3.3 配套除尘要求
SCR系统前必须设置高效除尘装置：
| 除尘方式 | 适用场景 | 除尘效率 | 与SCR兼容性 |
|---|---|---|---|
| 布袋除尘器 | 高温高尘（≤260°C） | 99.9% | ✅ 最佳搭档 |
| 电袋复合除尘 | 大型锅炉 | 99.95% | ✅ 推荐 |
| 湿式电除尘 | 脱硫后低温段 | 98% | ⚠️ 需配合低温脱硝催化剂 |

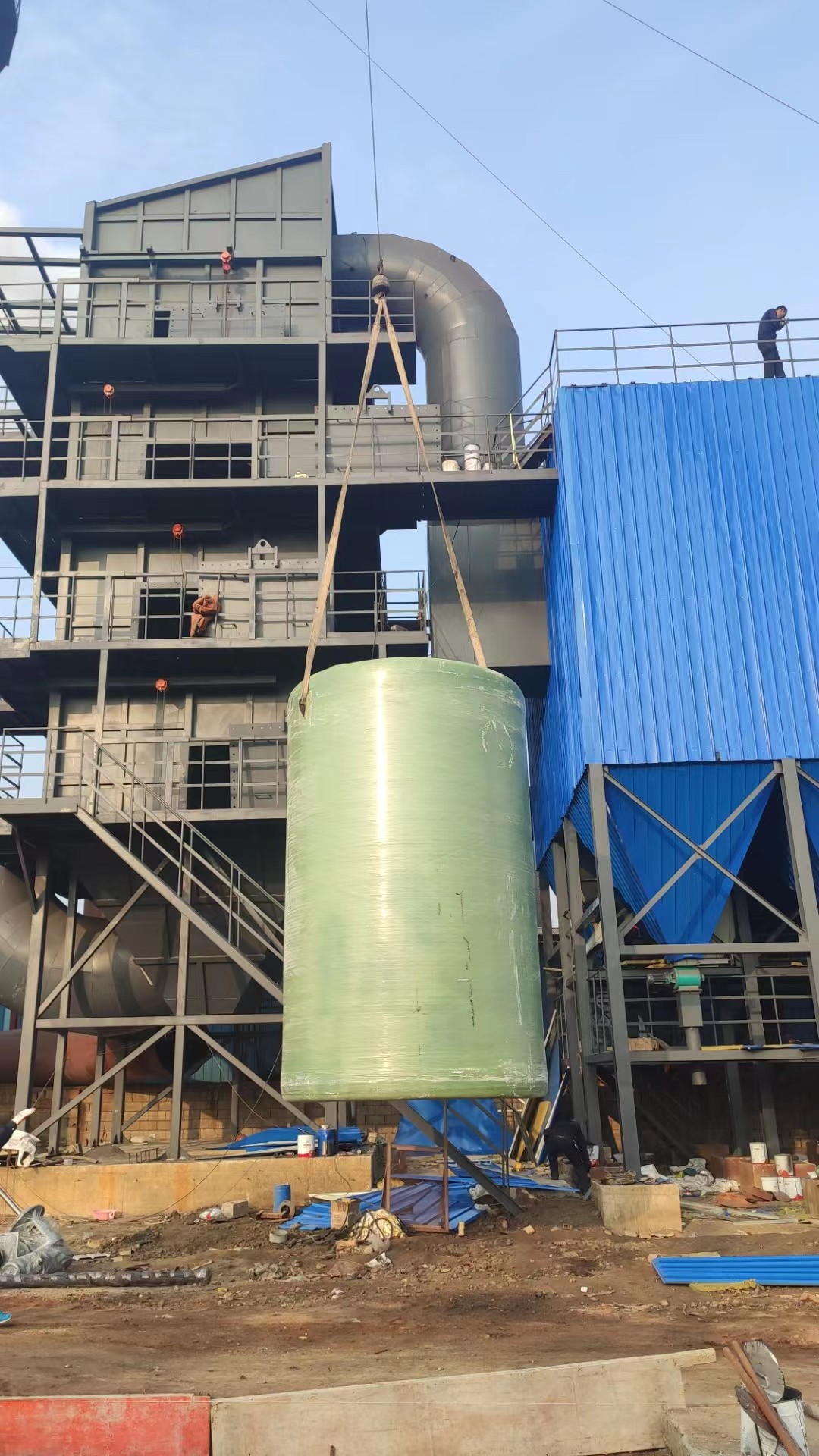

四、工程案例：河北某建材集团65t CFB锅炉脱硝项目
4.1 项目概况
| 项目信息 | 详情 |
|---|---|
| 业主单位 | 河北沧州某建材集团 |
| 锅炉型号 | CG-65/5.29-M型循环流化床锅炉 |
| 燃料 | 烟煤+部分焦化固废 |
| 投运时间 | 2023年6月 |
| 合同工期 | 45天（设计+制造+安装调试） |
| 合同金额 | 58万元（含SNCR+SCR联合系统） |
4.2 烟气参数与设计目标
| 指标 | 设计值 |
|---|---|
| 烟气量 | 110,000 Nm³/h |
| 入口NOx | 550 mg/m³ |
| 出口NOx | ≤50 mg/m³（超低排放） |
| 脱硝效率 | ≥91% |
| 氨逃逸 | ≤2.5 mg/m³ |
4.3 工艺配置
1. SNCR系统：炉膛四角布置4支双流体喷枪，尿素溶液为还原剂，设计脱硝效率40%
2. SCR系统：2层蜂窝催化剂（V₂O₅-WO₃/TiO₂体系），空速5400 h⁻¹
3. 前置除尘：布袋除尘器（处理风量120,000 m³/h，过滤面积800㎡）
4. 控制系统：PLC+DCS双冗余，配套触摸屏操作界面
4.4 验收数据
| 检测项目 | 72h试运行平均值 | 达标情况 |
|---|---|---|
| 出口NOx | 42 mg/m³ | ✅ 超低排放 |
| 氨逃逸 | 1.8 mg/m³ | ✅ |
| 系统阻力 | 850 Pa | ✅ |
| 脱硝效率 | 92.4% | ✅ |
| 年运行费用 | 约28万元 | ✅ |
五、65t CFB锅炉脱硝设备报价参考
5.1 市场价格区间（2024-2025年行情）
| 方案配置 | 价格区间 | 说明 |
|---|---|---|
| SNCR单独系统 | 8~15万元 | 设备+安装调试 |
| SNCR+SCR联合系统 | 28~48万元 | 主流推荐配置 |
| SCR单独系统（超低排放） | 50~85万元 | 最高标准 |
| 整包工程（含土建+安装） | +15%~25% | 含施工资质 |
5.2 影响报价的关键因素
1. 燃料种类：燃煤vs生物质vs固废，含硫量影响防腐等级
2. 排放标准：一般限值/特别限值/超低排放，成本差距30%~50%
3. 现场条件：是否预留脱硝空间，改造vs新建
4. 自动化要求：是否需要远程监控、无人值守
5. 交货周期：加急订单加价10%~20%
**询价提示**：向厂家询价时请提供锅炉型号、燃料类型、当前NOx浓度、目标排放浓度，烟气量波动范围等参数，以便获取精准方案和报价。
六、选型建议与常见问题
6.1 如何判断自己的65t CFB锅炉适合哪种脱硝方案？
第一步，检测锅炉出口（省煤器后）的实际NOx浓度。如果低于400 mg/m³且当地执行一般排放限值，SNCR系统可以满足要求；如果高于400 mg/m³或当地要求特别/超低排放，建议采用SNCR+SCR联合方案。
6.2 脱硝催化剂多久更换一次？
常规蜂窝式催化剂设计寿命为24,000小时（约3年），实际寿命受烟气成分（SO₂、水蒸气、碱金属含量）和运行温度影响。水泥行业建议每2年抽样检测，电力行业建议每3年更换。
6.3 SCR系统会影响锅炉效率吗？
SCR反应器及烟道系统会增加约800~1200 Pa的系统阻力，引风机需适当增容，综合考虑热损失，SCR系统对锅炉热效率的影响约0.3%~0.5%，属于可控范围。
6.4 脱硝系统需要多大的场地？
SNCR系统设备紧凑，尿素溶液储罐占地面积约15㎡。SCR系统需在省煤器与空预器之间预留约3m×6m×5m（长×宽×高）的反应器空间，以及约20㎡的氨水储罐区。
6.5 如何降低脱硝运行成本？
一是优化SNCR的尿素溶液浓度和喷射量，避免过量喷尿素导致运行成本上升；二是保证催化剂活性，避免催化剂中毒（Pb、As、K等元素），延长使用寿命；三是采用变频控制的喷氨格栅，根据NOx浓度自动调节喷氨量。
结语
65t循环流化床锅炉是SCR脱硝应用最成熟的中小型炉型之一，烟气温度窗口（300~420°C）与标准钒钛系催化剂完美匹配。选择SNCR+SCR联合方案，可在控制投资成本的前提下稳定达到超低排放要求。作为深耕河北环保市场8年的脱硝设备厂家，中创环保已累计完成65t CFB锅炉脱硝项目20余台，积累了丰富的设计、制造和运维经验。
如需获取65t CFB锅炉脱硝改造方案和详细报价，欢迎联系我们的技术工程师：138-3173-9292（微信同号）。
---
