# 65吨CFB循环流化床锅炉脱硝设备选型与工艺指南
H2大纲
一、65吨循环流化床锅炉应用场景与烟气特性
1.1 65t CFB锅炉行业分布
65吨循环流化床（CFB）锅炉是工业领域应用最广泛的中小型锅炉吨位之一，广泛应用于：- 建材行业：水泥孰料生产线余热锅炉
- 化工行业：工艺蒸汽与供热系统
- 造纸行业：蒸煮与干燥工段热源
- 食品行业：生产线蒸汽与杀菌设备
- 区域供热：小型热电联产机组
65吨CFB锅炉的蒸发量为65t/h，额定出力约45.5MW（以饱和蒸汽计），在国内各省份的工业锅炉保有量中排名靠前，是中小型企业自备热源的主力机型。
1.2 65t CFB锅炉烟气参数
了解烟气参数是脱硝设备选型的前提。65吨CFB锅炉典型烟气参数如下： - 脱硝效率：40%~65%
- 出口NOx：通常在150~300 mg/m³
- 适用于非重点地区或作为SCR的前置预处理
投资与运行：
- 投资成本：15~35万元
- 还原剂：氨水（20%）或尿素溶液
- SNCR脱硝剂用量约0.3~0.8 kg/吨蒸汽（以尿素计）
- 系统阻力：几乎不增加
SCR选择性催化还原工艺
SCR技术是目前效率最高、技术最成熟的脱硝工艺。在催化剂作用下，氨气（NH₃）与NOx在180~420°C温度窗口发生选择性还原反应，效率可达92%~98%。
技术指标：
- 脱硝效率：92%~98%
- 出口NOx：稳定≤50 mg/m³（超低排放）
- 催化剂：V₂O₅-WO₃/TiO₂蜂窝式或板式催化剂
- 催化剂用量：约2~4 m³/台（65t锅炉）
- 氨逃逸：≤3 ppm
投资与运行：
- 投资成本：40~80万元（含SCR反应器、催化剂、喷氨系统）
- 催化剂寿命：24000小时（约3年）
- 运行成本：电耗增加约30~50 kW（喷枪、稀释风机、控制系统）
SNCR+SCR联合工艺
对于65t CFB锅炉，推荐采用SNCR+SCR联合工艺：
- 第一级SNCR：布置在炉膛出口高温区，去除大部分NOx（效率40%~50%）
- 第二级SCR：在低温省煤器后布置，去除剩余NOx（效率90%~95%）
- 总体效率：可达92%以上，出口NOx≤50 mg/m³
该工艺综合了SNCR的低成本和SCR的高效率，是65吨CFB锅炉的最佳技术路线。
2.2 65t CFB脱硝工艺选择决策树
选型应遵循以下逻辑：
2.3 65t CFB脱硝设备核心配置清单

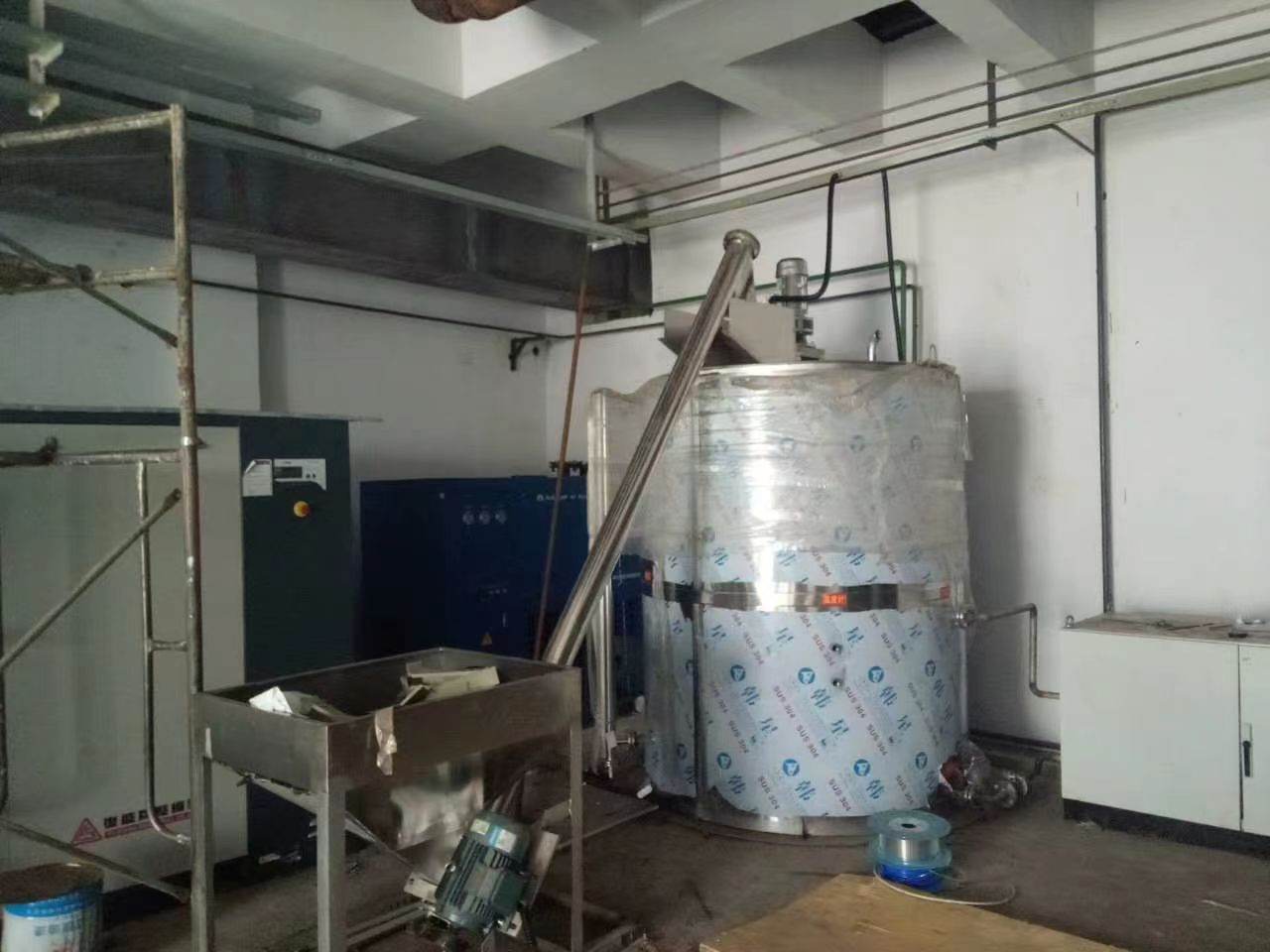

序号 设备/系统 规格参数 备注 1 SCR反应器 尺寸根据烟气量定制，含保温、钢结构 卧式或立式结构 2 催化剂模块 蜂窝式，V₂O₅-WO₃/TiO₂，2~4 m³ 按NOx浓度核算 3 喷氨格栅（AGG） 覆盖整个反应器截面，均匀喷氨 关键均匀性设备 4 稀释风机 风量满足氨气稀释要求，含变频控制 一用一备 5 氨水/尿素储存系统 储罐+泵+计量分配装置 安全防护设施 6 PLC控制柜 自动喷氨+在线监测+远程通讯 含氨逃逸监测 7 烟气在线监测系统（CEMS） NO、N₂O、O₂、温度、压力 数据上传环保局 三、65t CFB锅炉SCR脱硝系统设计要点
3.1 催化剂选型与布置
催化剂是SCR系统的核心。65吨CFB锅炉烟气含尘量较高（约30~80 g/Nm³），属于中尘烟气环境，选型时需重点关注以下参数：
比表面积与孔径分布：优质催化剂比表面积在400~600 m²/g，能够提供充足的活性位点。
机械强度与耐磨性：CFB烟气中含有大量循环物料颗粒，催化剂需具备足够的耐磨强度（≥6 MPa）。蜂窝式催化剂比板式催化剂在耐磨方面更具优势。
温度窗口适配：CFB锅炉SCR反应器通常布置在省煤器后空预器前，温度在180~420°C区间，属于中温SCR催化剂应用场景。应选择该温度范围内活性最佳、SO₂氧化率低的催化剂配方。
催化剂层数设计：65t CFB锅炉通常设计2+1层（即2层运行+1层备用），方便在线更换催化剂而不影响生产。
3.2 喷氨系统设计
喷氨系统的均匀性直接决定SCR系统的脱硝效率和氨逃逸。设计要点：
喷氨格栅（AGG）布置：喷氨格栅应覆盖反应器整个截面，通常设置3~5排喷嘴，每排多个喷孔，保证氨气与烟气充分混合。
静态混合器：在喷氨格栅下游设置静态混合器，进一步促进NH₃与烟气的湍流混合，将混合不均匀度控制在5%以内。
喷氨量控制：采用闭环控制策略，以烟气入口NOx浓度和目标出口浓度为输入参数，实时调节喷氨量，避免过量喷氨导致氨逃逸超标。
氨逃逸监测：在反应器出口安装氨逃逸监测仪，设定报警值（通常≤3 ppm），超标时自动减少喷氨量或触发喷枪退出保护。
3.3 阻力损失与风机选型
SCR反应器会引入一定的系统阻力，设计时需纳入锅炉引风机的能力核算：
如果现有引风机余量不足（通常要求≥800 Pa裕量），需增配置单独的稀释风机或对引风机进行扩容改造。阻力来源 典型值 SCR反应器本体 300~500 Pa（含催化剂层） 喷氨格栅及混合器 50~100 Pa 烟道及导流板 50~100 Pa 合计 400~700 Pa 四、65吨CFB锅炉脱硝项目案例分析
案例：河北某建材企业65t CFB锅炉SNCR+SCR联合脱硝
项目背景
河北某建材企业拥有一台65t/h循环流化床蒸汽锅炉，燃料为洗煤矸石与煤泥混合燃料。当地环保部门要求执行超低排放标准：NOx≤50 mg/m³（16小时均值），SO₂≤35 mg/m³，粉尘≤10 mg/m³。
原采用SNCR系统，喷尿素溶液，NOx出口在180~250 mg/m³，无法达标。
技术方案
在现有SNCR基础上，增设SCR低温催化反应段：
1. SNCR优化改造：原有SNCR喷枪保留，新增还原剂精准计量系统，将SNCR效率提升至50%，出口NOx降至约250 mg/m³
- SCR反应器增设：在省煤器后空预器前位置增设SCR反应器，内装3层蜂窝式催化剂（2用1备），设计效率95%
- 喷氨系统：新建喷氨格栅+静态混合器，闭环控制氨逃逸≤3 ppm
- 新增CEMS系统：实时监测NOx、O₂、NH₃逃逸，数据上传环保局监控平台
主要参数
项目 数值 烟气量 105000 Nm³/h（设计工况） 入口NOx 250 mg/m³（SNCR出口） 出口NOx 45 mg/m³（24小时均值） 脱硝效率 82%（SNCR 50%+SCR 95%串联） 催化剂用量 3.2 m³（蜂窝式） 喷氨量（氨水25%） 约35 L/h 年运行小时数 7200小时 年减排NOx 约123吨
投资与经济性 - 烟气量与入口NOx浓度：浓度越高，催化剂用量越大，喷氨系统规格越高
- 目标排放限值：从200mg/m³降至50mg/m³，系统配置差异显著
- 现场空间与安装条件：空间受限可能需要特殊反应器结构设计
- 还原剂类型：氨水系统比尿素系统初期投资低约5%~8%
六、选型建议：65吨CFB锅炉脱硝避坑指南
坑1：只看脱硝效率，不看氨逃逸
市场上部分供应商只宣传脱硝效率达到95%以上，却回避氨逃逸问题。氨逃逸过高不仅违反环保标准（国标限值3 ppm），还会导致下游空预器堵塞、腐蚀加剧，引发更大的经济损失。选购时务必确认系统配备氨逃逸在线监测和闭环控制。
坑2：催化剂层数设计不足
部分低价SCR系统只设计1层催化剂，运行初期效率勉强达标，但随着催化剂老化失效，系统效率急剧下降，NOx超标无法控制。正规设计应为2+1层（2层运行+1层备用），确保持续达标。
坑3：喷氨系统均匀性差
喷氨不均匀会导致局部氨过量（氨逃逸高）和局部氨不足（NOx超标）。应选择配备CFD数值模拟进行喷氨系统设计的厂家，并要求现场进行喷氨均匀性测试。
坑4：忽视CFB灰分对催化剂的影响
CFB烟气中含有大量循环颗粒，对催化剂的磨损和堵塞是特殊挑战。应选择具有CFB锅炉SCR工程经验的厂家，催化剂配方需专门针对高灰烟气工况优化。
坑5：没有考虑系统阻力预留
加装SCR系统会增加400~700 Pa阻力，如果引风机没有足够裕量，会导致锅炉出力下降或炉膛正压运行。必须在合同签订前进行引风机能力核算。
FAQ：65吨CFB锅炉脱硝常见问题
Q1：65吨CFB锅炉脱硝设备多少钱一台？
A：65吨CFB锅炉脱硝设备价格根据工艺路线差异较大。SNCR单独工艺约18~35万元，SNCR+SCR联合工艺约48~85万元，一体化脱硫脱硝除尘三合一方案约90~150万元。具体价格需要根据烟气量、入口NOx浓度、目标排放标准等参数核算，建议提供锅炉参数表后获取精准报价。
Q2：SCR催化剂多久更换一次？
A：SCR催化剂寿命通常为24000小时（约3年满负荷运行），具体与烟气成分、启动停机次数、催化剂配方质量相关。当出口NOx浓度上升超过初始值15%或氨逃逸超过限值时，需考虑更换催化剂。催化剂更换时无需停机，可在线抽出旧层、装入新层（前提是设计为2+1层结构）。
Q3：65吨CFB锅炉脱硝工期需要多长时间？
A：标准SNCR改造工期约15~25天；SCR新增或联合工艺工期约45~60天（含土建基础、反应器制作安装、催化剂填装、调试）。改造项目可分阶段实施，先投运SNCR满足基本要求，再实施SCR升级。
Q4：脱硝设备需要多大的运行成本？
A：以65吨CFB锅炉SNCR+SCR联合工艺为例，年运行成本约8~12万元，包括：还原剂费用（氨水或尿素，约3~5万元/年）、电耗（约2~3万元/年）、催化剂折旧（约2~4万元/年）、维护费用（约1~2万元/年）。折合吨蒸汽脱硝成本约1.5~2.5元。
Q5：CFB锅炉脱硝和普通煤粉炉有什么区别？
A：CFB锅炉采用850~900°C低温燃烧技术，NOx原始生成量比煤粉炉低30%~50%，但灰分高、颗粒硬度大，对SCR催化剂的磨损和堵塞风险更高。此外CFB炉膛截面较大，SNCR喷枪需要覆盖更大面积才能保证还原剂与烟气的充分接触。因此CFB锅炉脱硝系统设计需特别考虑高灰烟气工况的催化剂选型和SNCR喷枪布置优化。
| 参数 | 数值 | 说明 |
|---|---|---|
| 烟气量 | 90000~110000 Nm³/h | 实际工况波动±15% |
| 入口温度 | 850~950°C（SNCR段）/ 180~420°C（SCR段） | 分段布置 |
| 入口NOx浓度 | 300~600 mg/m³ | 燃料型NOx为主 |
| 出口目标NOx | ≤50 mg/m³（重点地区）/ ≤100 mg/m³（一般地区） | 依据当地环保要求 |
| 烟气含氧量 | 3%~6% | 过量空气系数决定 |
| 粉尘浓度 | 30~80 g/Nm³ | 循环物料携带 |
二、65吨CFB锅炉脱硝工艺对比与选型
2.1 三大主流工艺对比
目前65吨CFB锅炉脱硝主流工艺有三种：SNCR、SCR、以及SNCR+SCR联合工艺。以下从技术指标、投资成本、运行成本三个维度进行对比。
SNCR选择性非催化还原工艺
SNCR技术是在锅炉炉膛内部喷入还原剂（尿素或氨水），在850~1100°C高温区将NOx还原为N₂和H₂O。该工艺无需催化剂，结构简单，投资较低。
技术指标：
| 项目 | 费用 |
|---|---|
| 工程总投资 | 58万元 |
| 年运行成本（电耗+还原剂+催化剂折旧） | 约8.5万元/年 |
| 折合吨蒸汽脱硝成本 | 约1.8元/吨蒸汽 |
| 设备占地 | 约25 m²（不含储罐） |
系统自投运以来连续稳定运行18个月，NOx出口浓度稳定在38~52 mg/m³区间，24小时均值稳定低于50 mg/m³超低排放限值。氨逃逸长期保持在1.5~2.8 ppm，远低于3 ppm国家标准。系统实现全自动控制，配备7×24小时远程监控，运维人员仅需定期巡检和催化剂更换。
五、65t CFB锅炉脱硝设备报价参考（2025年市场行情）
脱硝设备价格受配置水平、原材料价格、项目现场条件等因素影响较大，以下提供市场主流价格区间供参考：
| 配置方案 | 工艺路线 | 价格区间 | 适用场景 |
|---|---|---|---|
| 基础版 | SNCR单独 | 18~35万元 | 一般排放地区，NOx目标≤200mg/m³ |
| 标准版 | SNCR优化+精准喷氨 | 28~48万元 | 重点地区，NOx目标≤100mg/m³ |
| 高端版 | SNCR+SCR联合 | 48~85万元 | 超低排放地区，NOx目标≤50mg/m³ |
| 一体化版 | 脱硫脱硝除尘三合一 | 90~150万元 | 同时要求脱硫超低排放的场合 |
影响最终报价的核心因素：
沧州中创环保专注烟气脱硝设备研发制造，提供65t/75t/100t/130t CFB锅炉SNCR/SCR脱硝系统。热线：138-3173-9292 | www.zchbnb.com
